工程簡介

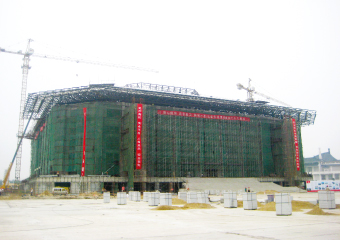

霍元甲武術館鋼結構網架為八坡雙層折板型網架結構，該工程鋼結構施工部位為焊接球形網架結構屋頂，其平面投影為四軸對稱圖形，共有八個坡，平面尺寸為116.4m×116.4m，最高處39.75m，懸挑10m，重量約1540噸，桁架支撐在60根混凝土柱上。

工程難點

1、工期緊，幾個月內要竣工交付使用，因此按此工期要求無法采用傳統的高空散裝方法。

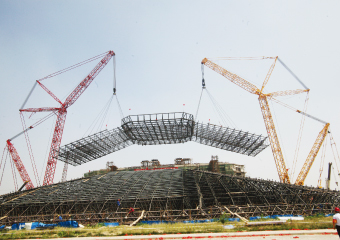

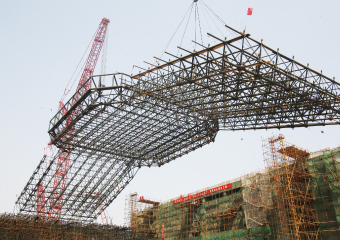

2、跨度大，超重量，3塊網架跨度過大約90m，最重一區網架約384噸，根據工程結構特點，使用滑移安裝方法易造成施工中網架滑動，故只能采用分區現場拼裝后吊裝的方法，即采用"雙機抬升"，完成網架就位。這也是此工程的最大的重點與難點。

3、由于將結構體拆分為非結構體，制定出最為合理的吊裝工況和臨時支撐擺位。

根據以上工程特點與難點迅速組織了項目攻關小組，先后完成了替換應力比超限桿件，臨時支撐設計驗算，網架連接過程模擬，卸荷模擬，工況圖繪制等任務。整個過程采用手算結合MIDAS軟件；處理數據約8460個；建立不同模型并計算分析260次；替換桿件160次，最終替換97根桿件；設計3類臨時支撐，并進行穩定驗算8次；形成工況圖12張。吊裝現場安裝了4臺監控設備，使吊裝全過程的安全系數得到進一步提升。
